Hvilken fordampertype passer til dine kjølelagringsbehov? DL vs DD vs DJ sammenlignet

I industrielle kjølesystemer, fordamper (luftkjøler) valg bestemmer direkte energiforbruksnivået for kjølelager og kvalitetsstabiliteten til lagrede varer. DL-typen er egnet for fersklagring over 0°C, DD-typen for kjølelagring ved -18°C, og DJ-typen for hurtigfrysing under -25°C . Kjerneforskjellene mellom de tre modellene ligger i finneavstog, kjølekapasitet og avrimingsmetoder. Feilaktig valg vil føre til frostblokkering, økende energiforbruk eller produktødeleggelse. Utvalget må ta hensyn til lagringstemperatur, produktegenskaper og varmebelastning i stedet for kun å stole på erfaring.

Klassifisering og aktuelle temperaturområder for luftkjølere i D-serien

Luftkjølere i D-serien som vanligvis brukes i industriell kjølelagring er delt inn i tre modeller basert på gjeldende temperatur, som hver tilsvarer forskjellige kjølekrav og miljøer for lagringstemperatur:

• DL-type høytemperaturfordamper : Gjelder for lagringstemperaturer over 0°C, hovedsakelig brukt for fersk oppbevaring av frukt, grønnsaker, ferske egg, te og store verkstedsklimaanlegg.
• DD Type middels temperaturfordamper : Gjelder for lagringstemperaturer fra -1°C til -18°C, egnet for kjølelagring av kjøtt, fisk, iskrem og annen frossen mat.
• DJ-type lavtemperaturfordamper : Gjelder for lagringstemperaturer under -18°C, brukes hovedsakelig for hurtigfrysing av ferskt kjøtt, fisk, dumplings og andre matvarer, med lagringstemperaturer vanligvis under -25°C.

De grunnleggende strukturelle forskjellene mellom de tre modellene gjenspeiles i finneavstand and luftstrøm design . Under lave temperaturforhold kondenserer fuktighet i luften og frost på fordamperoverflaten raskere, slik at DJ-typen bruker større finneavstand (typisk 6 mm til 9 mm), mens DL-typen har mindre finneavstand (omtrent 4 mm til 5 mm) for å maksimere varmevekslingsområdet i miljøer med relativt høye temperaturer.

Sammenligning av nøkkeltekniske parametere

Som vist i tabellen ovenfor, ettersom lagringstemperaturen synker, må finne-avstanden øke tilsvarende for å forhindre at frostlag blokkerer luftpassasjer. Designtemperaturforskjellen (DTD) for lavtemperaturfordampere av DJ-type styres vanligvis til 5°C til 7°C , lavere enn 8°C til 10°C av DL-typen, for å opprettholde høyere relativ fuktighet under hurtigfryseprosesser og redusere tap av matdehydrering.

Fordamperstruktur og arbeidsprinsipp

Kjernekomponentsammensetning

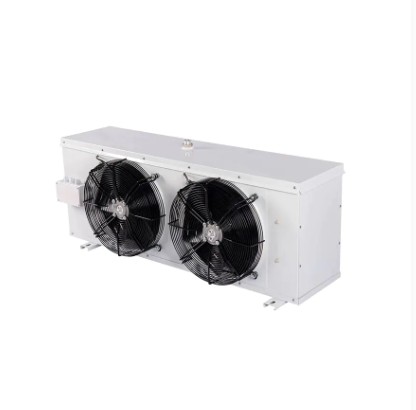

Industrielle luftkjølere består hovedsakelig av fem komponenter: kjølevarmevekslerspoler, aksialvifter, væskefordelere, avrimingsenheter og dreneringsbeholdere . Mettet kjølemiddel med lav temperatur og lavt trykk kommer inn i fordamperen gjennom en termostatisk ekspansjonsventil, og fordamper og absorberer varme i varmevekslerrørene. Viften tvinger luft til å strømme over finneflatene, og fjerner varme fra kjølelageret for å oppnå kjøling.

Faktorer som påvirker varmevekslingseffektiviteten

Den faktiske kjøleeffekten til en fordamper er begrenset av flere faktorer:

1. Lufthastighet og volum : Utilstrekkelig lufthastighet fører til utilstrekkelig varmeveksling, mens for høy hastighet øker viftens energiforbruk og kan dehydrere matoverflater. I industriell hurtigfrysing er lufthastigheten typisk utformet på 3m/s til 5m/s.
2. Fin renslighet : Støv- og oljeakkumulering kan redusere varmeoverføringskoeffisienten med 15 % til 30 %; regelmessig rengjøring er avgjørende for å opprettholde energieffektiviteten.
3. Frostlagtykkelse : Når frosttykkelsen overstiger 3 mm, øker luftsidens termiske motstand betydelig, noe som potensielt reduserer kjølekapasiteten med mer enn 20 %; rettidig tining er obligatorisk.
4. Væsketilførsel Superheat : Riktig overoppheting (vanligvis 3°C til 8°C) forhindrer at kompressorvæsken sluker, samtidig som den sikrer effektiv utnyttelse av fordamperens varmevekslingsområde.

Utvalgsberegning og varmebelastningsvurdering

Fordamper utvalg kan ikke stole utelukkende på erfaring; varmelastberegninger er obligatoriske. Den totale varmebelastningen til et kjølelager består av følgende komponenter:

• Kabinettets varmebelastning : Varme som overføres gjennom vegger, tak og gulv, proporsjonalt med isolasjonstykkelse og temperaturforskjell.
• Produktets varmebelastning : Varme som frigjøres under produktavkjøling eller frysing, som kan utgjøre over 60 % av totalen ved hurtigfrysing.
• Ventilasjonsvarmebelastning : Varme hentet inn av ekstern varmluft når kjølelagerdører åpnes eller under ventilasjon.
• Motor- og belysningsvarmebelastning : Varme generert av viftemotorer og lysarmaturer under drift.
• Personell Drift Varmebelastning : Varme avgitt av arbeidere under operasjoner inne i lageret.

Utvalget bør inneholde en 10 % til 15 % sikkerhetsmargin basert på den beregnede totale varmebelastningen for å ta høyde for ekstremvær eller svingninger i produktomsetning. I tillegg må den nominelle kjølekapasiteten til fordamperen korrigeres basert på faktiske driftsforhold (lagringstemperatur, fordampningstemperatur, kondenseringstemperatur), ved å bruke produsentleverte ytelseskurver som korreksjonsgrunnlag.

Avrimingsstrategier og energieffektivitetsstyring

Sammenligning av vanlige avrimingsmetoder

Innstillingsanbefalinger for avrimingssyklus

Avrimingsfrekvensen bør justeres dynamisk basert på dørens åpningsfrekvens, produktets fuktighetsinnhold og fordamperens frostingshastighet. For hurtigfrysing under -25°C anbefales varmgassavriming hver 4 til 6 timer , med hver avrimingssyklus kontrollert innen 15 til 20 minutter. Hyppig tining forårsaker svingninger i lagringstemperaturen som påvirker matkvaliteten; for lange intervaller fører til frostoppbygging, økt luftmotstand og økende strømforbruk til viften.

Grunnleggende installasjon og vedlikehold

Riktig installasjon og regelmessig vedlikehold er avgjørende for langsiktig effektiv fordamperdrift:

1. Installasjonsposisjon : Luftkjølere bør installeres øverst eller høyt på sideveggene til kjølelageret, med luftutløp vendt mot dørretningen for å skape jevn luftstrømfordeling og unngå direkte kaldluft som blåser på produktene.
2. Nivåkalibrering : Enheten må installeres horisontalt; tilting vil føre til dårlig drenering av tinevann, noe som fører til vannansamling eller overløp i avløpsbeholderen.
3. Returluftklarering : I hvert fall 300 mm av returluftrom bør opprettholdes mellom fordamperen og vegger eller produktstabler for å sikre uhindret luftsirkulasjon.
4. Regelmessig rengjøring : Rengjør finnene kvartalsvis med myke børster eller lavtrykksvannstråler for å fjerne støv og olje; inspiser viftebladene for deformasjon og motorlagre for smøring.
5. Lekkasjedeteksjon og isolasjon : Gjennomfør årlige lufttetthetskontroller på kjølerør; sørg for at isolasjonslagene på væsketilførselen og sugeledningene forblir intakte for å forhindre kuldetap og kondens.

Fremvoksende Fordamper Teknologitrender

Ettersom kjøleindustrien krever høyere energieffektivitet og miljøoverholdelse, fortsetter fordamperteknologien å utvikle seg:

• Variabel frekvens vifteteknologi : Ved å justere viftehastigheten for å matche faktiske varmebelastninger, kan energibesparelser på 20 % til 35 % oppnås sammenlignet med fastfrekvensvifter, samtidig som lagringstemperatursvingninger reduseres.
• Nano anti-korrosjonsbelegg : Hydrofile eller anti-korrosjonsbelegg på finneflater forsinker korrosjon i saltspray og sure miljøer, og forlenger utstyrets levetid med over 30 %.
• CO₂-transkritisk systemkompatibilitet : Ettersom R744 (CO₂) blir mer utbredt i lavtemperaturlogistikk, representerer høytrykksbestandige fordamperdesign (opptil 120bar) en ny teknologisk retning.
• Intelligent avrimingskontroll : Utløser avriming basert på frosttykkelsessensorer eller trykkdifferensialsignaler, erstatter tradisjonell tidsbestemt avriming, reduserer unødvendige avrimingssykluser og forbedrer systemets COP.

Disse teknologiene reduserer ikke bare driftskostnadene for kjølelagring, men reagerer også på globale industritrender mot karbonreduksjon i kjølemiddel og forbedring av energieffektiviteten.
