A kondensator er en varmeveksler som fjerner varme fra en kjølemiddelgass, og omdanner den tilbake til flytende tilstand slik at kjølesyklusen kan fortsette. Kort sagt: den frigjør varmen som absorberes inne i et kaldt rom til det ytre miljøet. Uten en riktig fungerende kondensator kan ingen kjøle- eller klimaanlegg fungere effektivt – eller i det hele tatt.
Enten du administrerer et kjølelager, driver en industrikjøler eller spesifiserer utstyr for et verksted med konstant temperatur, vil forståelse av kondensatorfunksjon, typer og ytelsesmålinger hjelpe deg med å ta smartere, kostnadseffektive beslutninger.
Kondensatordefinisjon: Hva er egentlig en kondensator?
En kondensator er en enhet som kjøler en varm høytrykkskjølemiddeldamp til den kondenserer til en væske. Den sitter på "høy side" av en kjøle- eller klimaanleggkrets—etter kompressoren og før ekspansjonsventilen. Faseendringen fra gass til væske frigjør latent varme, som kondensatoren overfører til et kjølemedium (luft eller vann).
I det daglige språket forveksler folk noen ganger "kondensator" med "kompressor". Skillet er enkelt:
- Kompressor – øker trykket og temperaturen til kjølegassen.
- Kondensator – avviser varmen og gjør den varme gassen tilbake til en væske.
Ordet "kondensering" beskriver denne faseendringsprosessen. Du vil også se det skrevet som kondenseringsenhet når kondensatoren er sammenkoblet med en kompressor i en enkelt pakket sammenstilling.
Hvordan fungerer en kondensator? Trinn-for-trinn
Kondensatorens drift følger fire klare stadier innenfor den bredere kjølesyklusen:
- Varm gass kommer inn. Overopphetet kjølemiddeldamp fra kompressoren (vanligvis 60–90 °C) strømmer inn i kondensatorinntaket.
- Avsuperoppheting. Dampen avkjøles først til sin metningstemperatur (kondenserende) når den beveger seg gjennom spolen eller rørene.
- Kondensasjon. Ved metningstemperatur frigjør kjølemediet sin latente varme og skifter fase fra gass til væske. Det er her ~70–80 % av total varmeavvisning skjer.
- Underkjøling. Det nå flytende kjølemediet avkjøles noen få grader under metning før det forlater kondensatoren, noe som forbedrer systemets effektivitet og forhindrer flashgass i væskeledningen.
Kjølemediet – luft blåst av vifter eller vann som sirkulerer gjennom et tårn – absorberer denne varmen og fører den bort fra systemet. Temperaturforskjellen mellom kjølemediet og kjølemediet (kalt nærme seg temperatur ) bestemmer direkte hvor effektivt kondensatoren fungerer; en mindre tilnærming betyr høyere effektivitet.
Nøkkelfunksjoner til en kondensator i et kjølesystem
Kondensatoren utfører flere overlappende funksjoner, alle avgjørende for systemets pålitelighet og energieffektivitet:
Varmeavvisning
Det primære formålet. Kondensatoren driver ut varmen som samles opp fra det kjølte rommet pluss varmen som tilføres av kompressoren. For et 10 kW kjølesystem avviser en kondensator vanligvis 12–14 kW varme (de ekstra 2–4 kW kommer fra kompressorarbeid).
Konvertering av kjølemiddelfase
Ved å konvertere kjølemiddeldamp til væske, gjør kondensatoren det mulig for ekspansjonsventilen og fordamperen å fungere. Ingen kondens = ingen flytende kjølemiddel = ingen kjøleeffekt nedstrøms.
Trykkregulering på oversiden
Kondensatorens evne til å avvise varme bestemmer kondenseringstrykket. En underdimensjonert eller skitten kondensator øker hodetrykket, noe som tvinger kompressoren til å jobbe hardere – noe som øker energiforbruket med opptil 3–5 % per 1 °C økning i kondenseringstemperatur .
Underkjøling av det flytende kjølemediet
En godt utformet kondensator gir 3–8 °C underkjøling, noe som forhindrer dampbobler i væskeledningen, øker kjøleeffekten og forbedrer COP (Coefficient of Performance).
Beskytter kompressorens levetid
Ved å holde utløpstrykket innenfor designgrensene, forhindrer kondensatoren overoppheting av kompressoren og mekanisk stress – en av de viktigste årsakene til for tidlig kompressorsvikt.
Typer kondensatorer: luftkjølte vs. vannkjølte vs. fordampende
De tre hovedkondensatortypene passer hver til forskjellige bruksområder, klimaer og budsjetter:
| Type | Kjølemedium | Typisk tilnærmingstemp. | Vannbruk | Best for |
|---|---|---|---|---|
| Luftkjølt | Omgivelsesluft | 8–15 °C | Ingen | Kjølelager, takenheter, små kjølere |
| Vannkjølt | Kjølt/tårnvann | 3–6 °C | Høy | Store industrielle kjølere, prosesskjøling |
| Fordampende | Luft vannspray | 4–8 °C | Moderat | Varmt tørt klima, middels industriell belastning |
Luftkjølte kondensatorer
Den mest brukte typen globalt. Omgivelsesluft presses over ribbespiraler av en eller flere vifter. Ingen vanninfrastruktur er nødvendig , noe som gjør installasjonen enkel og vedlikeholdskostnadene lave. Brozercools luftkjølte kondensatorserie bruker høyeffektive kobberrørs-aluminiumspoler med EC-viftemotorer, og oppnår spesifikke varmeavvisningshastigheter over 1,8 kW/m².
Vannkjølte kondensatorer

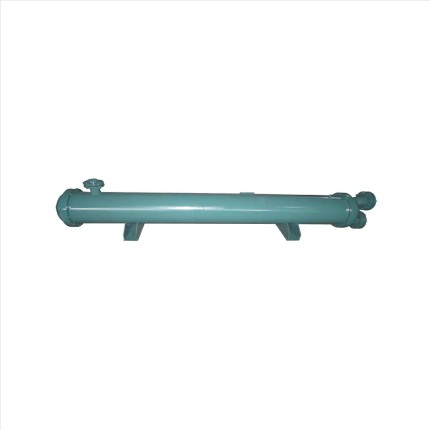

Skall-og-rør eller plate-type varmevekslere som bruker vann som kjølemedium. De oppnår lavere kondenseringstemperaturer, og forbedrer systemets COP med 10–20 % sammenlignet med luftkjølt i samme omgivelse – men krever kjøletårn, vannbehandling og mer komplekst vedlikehold.
Fordampende kondensatorer
Vann sprayes over spolen mens luft blåses gjennom; fordampning avkjøler spolen under omgivelsestemperaturen for tørrpære. Ideell der vann er tilgjengelig, men ikke rikelig, og hvor omgivelsestemperaturene er høye.
Hva er bruken av en kondensator i forskjellige bransjer?
Kondensatorer dukker opp overalt hvor varme må flyttes fra ett sted til et annet. Her er de vanligste applikasjonene i den virkelige verden:
- Kjølelager og friske rom – Luftkjølte kondenseringsenheter opprettholder temperaturer fra 10 °C ned til −30 °C, og konserverer kjøtt, råvarer, meieriprodukter og legemidler.
- Konstant temperatur workshops – Nøyaktig kondenseringskontroll holder prosesstemperaturer innenfor ±0,5 °C for elektronikkproduksjon og presisjonsmaskinering.
- Industrielle kjølere – Vannkjølte kondensatorer i skrue- eller sentrifugalkjølere betjener store HVAC-belastninger fra 100 kW til flere MW.
- Parallelle kjølestativ – Supermarkeder og matdistribusjonssentre bruker parallellsystemer med flere kompressorer som deler en enkelt stor kondensator for å redusere topputløpstrykket.
- Ikke-standard prosesskjøling – Kjemiske anlegg, bryggerier og datasentre bruker kondensatorer integrert i tilpassede kjøleskinner.
- Lavtemperatur skrueenheter – Blastfrysetunneler og frysetørkeutstyr er avhengige av høytrykksklassifiserte kondensatorer for −40 °C til −60 °C operasjoner.
Faktorer som påvirker kondensatorytelsen
Å forstå hva som forringer eller forbedrer kondensatoreffekten hjelper operatørene med å redusere energiregningen og forlenge utstyrets levetid:
Omgivelsestemperatur
Hver 1 °C økning i omgivelsestemperaturen øker kondenseringstemperaturen med ca. 1,2–1,5 °C, og øker kompressoreffekten med 2–3 % . Plassering av kondensatorer på godt ventilerte, skyggefulle steder er avgjørende i varmt klima.
Tilgroing og smussoppbygging
Støv, fett eller avleiringer på kondensatorfinner eller -rør gir termisk motstand. Studier viser en 10–20 % reduksjon i varmeoverføring fra en moderat skitten kondensator – noe som betyr direkte høyere energikostnader.
Luftstrømsbegrensninger
Varm utløpsluft som resirkulerer tilbake gjennom kondensatoren (kortgående) øker den effektive omgivelsestemperaturen med 5–15 °C. Riktig avstand fra vegger og andre enheter er avgjørende.
Kjølemiddelpåfylling
Både over- og underlading påvirker kondenseringen. Overlading oversvømmer kondensatoren med væske, noe som reduserer den aktive kondenserende overflaten. Underlading øker overoppheting og utløpstemperatur for mye.
Ikke-kondenserbare gasser
Luft eller nitrogen i kjølemediekretsen samler seg i kondensatoren, noe som øker hodetrykket og reduserer varmeoverføringsområdet. Regelmessig rensing eller bruk av automatiske rensere anbefales for store systemer.
Brozercool kondensatorprodukter: Engineering for virkelige verdens krav
Som en profesjonell produsent av kjølekondensatorer designer og produserer Brozercool et komplett utvalg av kondenseringsløsninger for kjølelagring, industriell prosess og HVAC-applikasjoner – eksportert til mer enn 80 land og regioner .

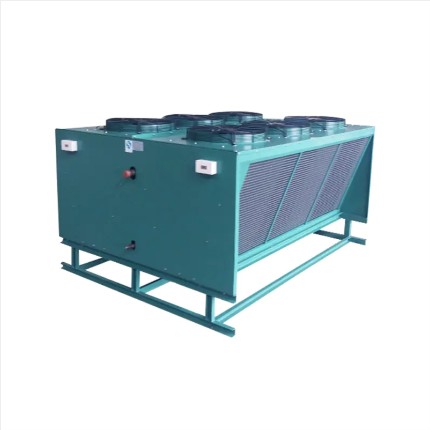

Luftkjølt kondensatorserie
Designet for utendørs installasjon med kobberrør/aluminiumsfinspolekonstruksjon, korrosjonsbestandig kabinett og EC-viftealternativer med variabel hastighet. Tilgjengelig i horisontale eller vertikale utløpskonfigurasjoner for å passe til ulike anleggsoppsett.
Vannkjølte kompresjonskondenseringsenheter
Kompakte glidemonterte enheter som integrerer kompressor, skall-og-rør-kondensator og kontroller. Egnet for kjølerom, prosesskjøling og industrielle kjølere der vann er tilgjengelig. COP-verdiene når 3,8–4,5 under gunstige vanntemperaturer.

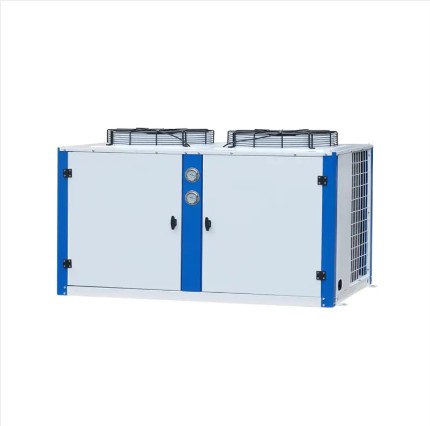

Luftkjølte kondenseringsenheter (boks og åpen type)
Bokskondenseringsenheter tilbyr værbestandige kabinetter for plassering på taket eller utendørs; Enheter av åpen type gir lavere kostnader og enklere feltservicebarhet for maskinrominstallasjoner.
Lavtemperaturskrue og parallelle enheter
Spesialbygget for blast-frysing og multi-temperatur kjølelager. Kondensatorkretsene er klassifisert for høyt utløpstrykk og støtter kjølemedier, inkludert R404A, R449A, R744 (CO₂) og R290 (propan).
Kondensatorstørrelse: Hva du trenger å vite før du spesifiserer
Riktig dimensjonering av kondensatoren forhindrer både underdimensjonerte enheter (høyt trykkhøyde, snubler) og overdimensjonerte enheter (unødvendige kapitalkostnader). Nøkkelparametere for å bekrefte før du velger en kondensator:
- Total varme av avvisning (THR) = kjølekapasitet kompressor aksel effektinngang. Alltid størrelse til THR, ikke bare kjølekapasitet.
- Design omgivelsestemperatur – bruk 1 %-designet tørrpæretemperatur for din plassering (f.eks. 38 °C for Midtøsten, 35 °C for Sør-Europa).
- Mål for kondenseringstemperatur – typisk omgivelsestemperatur 10–15 °C for luftkjølt; omgivelsesvann 5–8 °C for vannkjølt.
- Type kjølemiddel – Kondensatorbatteri og ventilstørrelse varierer betydelig mellom R134a, R410A, R404A og CO₂.
- Tilgjengelig fotavtrykk og luftstrømsklaring – minimum 1,5–2 m på alle luftinntaksflater for luftkjølte kondensatorer.
Kondensatorvedlikehold: Beste praksis for å maksimere levetiden
Riktig vedlikehold holder kondensatorene i gang med nominell ytelse og kan redusere de årlige energikostnadene med 5–15 % . Følg denne timeplanen:
- Månedlig: Inspiser og rengjør kondensatorspiralfinner med lavtrykksluft eller spiralrenser; sjekk viftebladets tilstand og remspenning.
- Kvartalsvis: Mål og registrer underkjøling og overoppheting; verifiser hodetrykket mot designkurver; se etter kjølemiddellekkasjer.
- Årlig: Deep-clean spoler; skift ut viftemotorlager om nødvendig; inspiser rørplater og finner for korrosjon; verifisere ikke-kondenserbar gassinnhold i vannkjølte systemer.
- Kun vannkjølt: Behandle kjølevann for å opprettholde pH 7–8,5 og begrense kalkdannende mineraler; inspiser rørets indre for skala eller biofilm hvert 2. år.
Ofte stilte spørsmål om kondensatorer
Hva er hovedformålet med en kondensator?
Hovedformålet er å avvise varme fra kjølesystemet til miljøet, samtidig som høytrykkskjølemiddeldampen konverteres tilbake til en væske slik at syklusen kan gjentas.
Hva skjer hvis kondensatoren er for liten?
En underdimensjonert kondensator kan ikke avvise varme raskt nok, noe som fører til at kondenseringstrykket og temperaturen stiger. Dette øker kompressorens strømforbruk, kan utløse høytrykks sikkerhetsturer og fører over tid til kompressorsvikt.
Hvordan skiller en kondensator seg fra en fordamper?
Fordamperen absorberer varme fra rommet som avkjøles (kjølemediet fordamper), mens kondensatoren avviser den varmen til utsiden (kjølemediet kondenserer). De utfører motsatte varmevekslerroller i kjølesløyfen.
Kan jeg bruke noe kjølemiddel i min eksisterende kondensator?
Nei. Kondensatorer er designet for spesifikke trykkområder og kjølemiddelegenskaper. Bekreft alltid kompatibilitet med produsenten før du bytter kjølemedier – spesielt når du går over fra HFC til alternativer med lavere GWP som HFO eller CO₂.
Er "kondensering" det samme som "kjøling"?
Ikke akkurat. Kondensering refererer spesifikt til faseendringen fra gass til væske ved konstant trykk, som frigjør latent varme. Kjøling er et bredere begrep som inkluderer fornuftig varmefjerning (temperaturfall) uten faseendring. I en kondensator skjer både avsuperoppheting (avkjøling) og kondensering sekvensielt.
Hvordan vet jeg om kondensatoren min trenger rengjøring?
Sammenlign din nåværende kondenseringstemperatur med designverdien for samme omgivelsestemperatur. Hvis den faktiske kondenseringstemperaturen er 3 °C eller mer over designkurven , skitne eller blokkerte kondensatorspoler er en sannsynlig årsak. Visuell inspeksjon av spoleoverflaten er den enkleste bekreftelsen.
Hvilke kjølemidler støtter Brozercool-kondensatorer?
Brozercool kondensator- og kondenseringsenhetsprodukter er kompatible med et bredt spekter av kjølemedier, inkludert R22-erstatningsalternativer, R404A, R407C, R410A, R449A, R134a, R290 (propan) og R744 (CO₂) avhengig av produktserien. Se produktdataarket eller kontakt Brozercools tekniske team for å bekrefte riktig match for din applikasjon.
